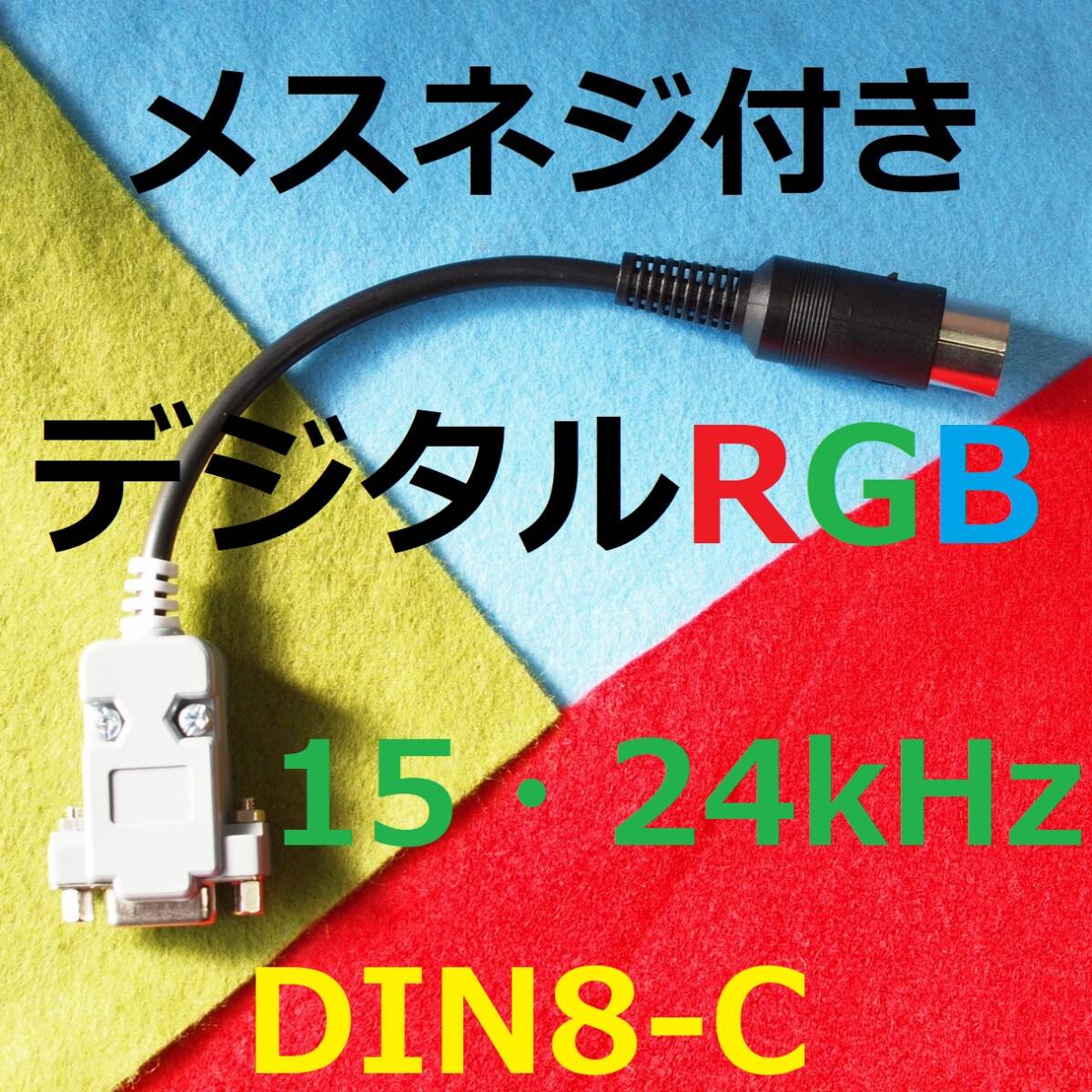

98D デジタルRGB変換ケーブル Short版メスネジ付き(ミニD-sub15ピン3列) PC-6001mkⅡ/6601 PC-8801/8001 FM-7/NEW7/8 MZ-700
Seller: gummaubukata
| Domestic Shipping (Japan) Paid By: The shipping mentioned here pertains to the delivery from the seller to the BuyJapon warehouse. You will still be responsible for the shipping fee to have the package sent from the BuyJapon warehouse to your address. | Seller |
|---|---|
| Early Finish: If this option is set to "Yes," the seller has the ability to end the auction before the scheduled closing time. The highest bidder at the moment of termination will be declared the winner. | Yes |
| Automatic Extension: If this option is set to "Yes," and a higher bid is placed within the last 5 minutes of the auction, the original ending time will be extended by an additional 5 minutes. This extension will occur each time the highest bid is updated. | Yes |
| Auction ID: | h1182192224 |
| Original Japanese name: | 98D デジタルRGB変換ケーブル Short版メスネジ付き(ミニD-sub15ピン3列) PC-6001mkⅡ/6601 PC-8801/8001 FM-7/NEW7/8 MZ-700 |
Item Description
Translation is provided as a convenience. You agree that you understand the original auction details written in Japanese and are fully responsible to bid on this item.
レトロPCとディスプレイを接続するためのケーブルです。
RGBと言うだけあって、コンポジットやＳ端子ような滲みがなく、クッキリ映り文字が読みやすい。

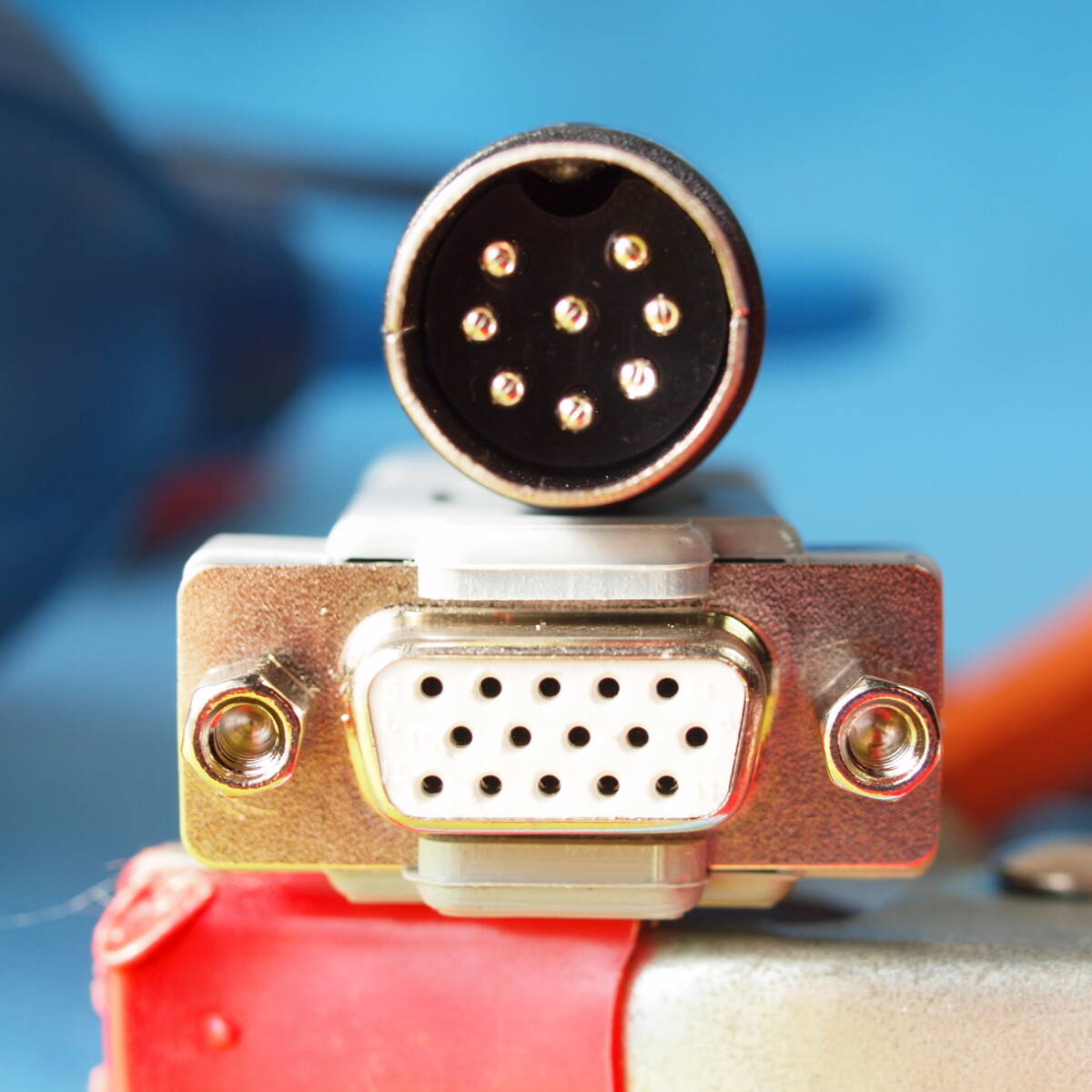

こちらは、PC本体とディスプレイから来た汎用アナログRGBケーブルの間で使うものです。そのため短いものとなっております。(メスネジ付き：ディスプレイ側のミニD-sub15)

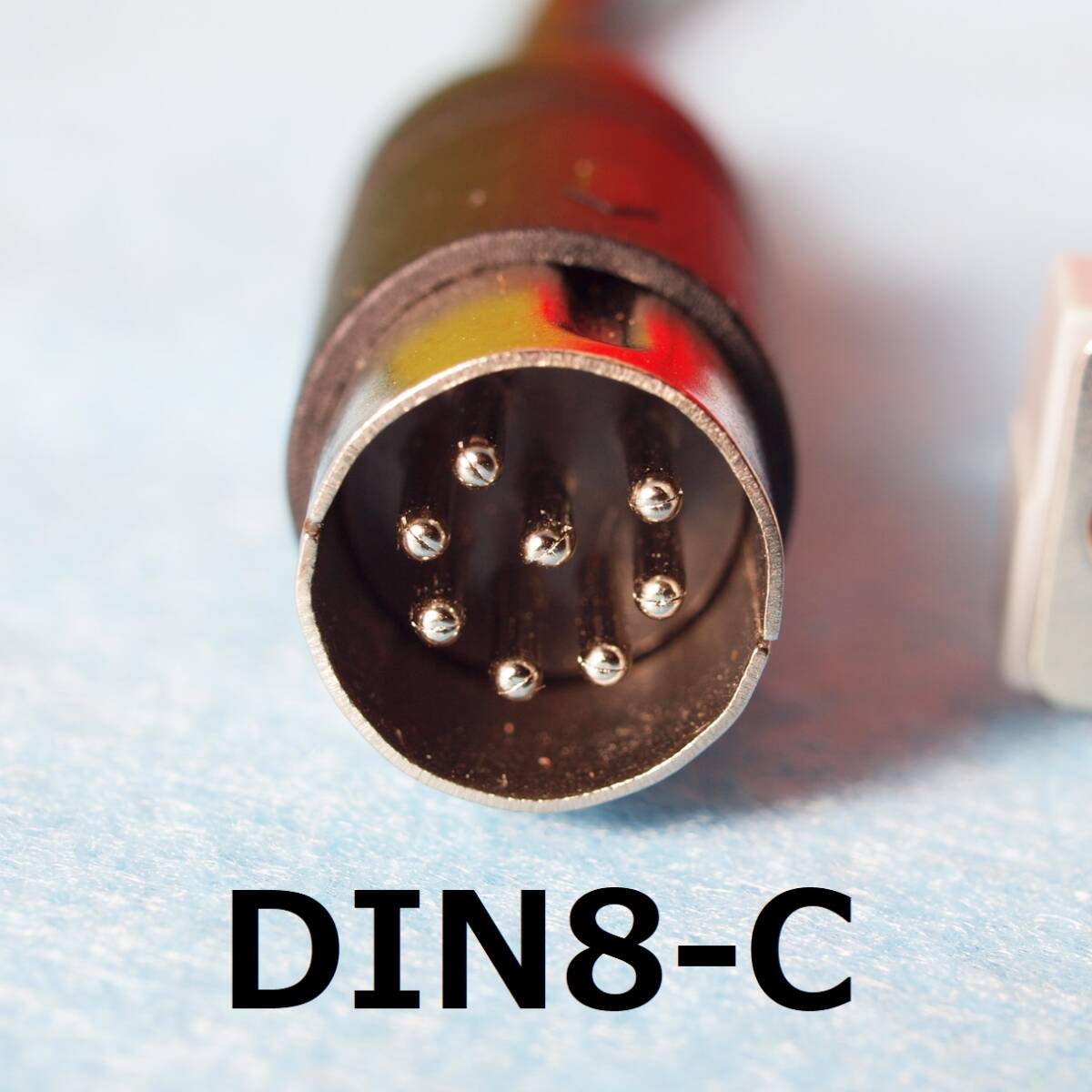

対応機種： デジタルRGB DIN８ピンＣ型
NEC PC-9801 PC-8001/8801
PC-6001mkⅡ/6601(中間色を用いた15色には対応せず)
シャープ MZ-700系
MZ-1500 映るが暗い。
富士通 FM-8/FM-7/FM-NEW7
等で、デジタルRGB出力端子のあるもの。
（B/Wは白黒表示用で違います。CMTはデータレコーダー用です。）
X1/turbo 使用不可 DIN6ピンのため
MSX ピン配置が異なる。C sync
FM-77 D-sub9 形状が異なる。
NEOGEO ピン配置が異なる。C sync
スーパーカセットビジョン ピン配置が異なる。C sync
対応ディスプレイ： （これを探すのに手間がかかる...）
ミニD-sub15ピン ３列の端子（一般的にVGA端子と呼ばれているもの）で、水平同期周波数15kHzに対応しているもの。
(機種によっては400ラインで24ｋHzの出力もあるようです。)
（表示はさるれるがディスプレイ側で調整が必要なものなど、情報はネットに色々あるようです。中国製ので今でも新品で販売されているらしい。）
PC本体とディスプレイの適合、相性の合った組み合わせをご自身で探してください。
RGBと同期周波数のGNDグラウンドは別系統に分けておりますが、配線と抵抗のみで複雑な回路はありません。
(９本のうち２本ずつをそれぞれのGNDに接続。２＋２＝４本)

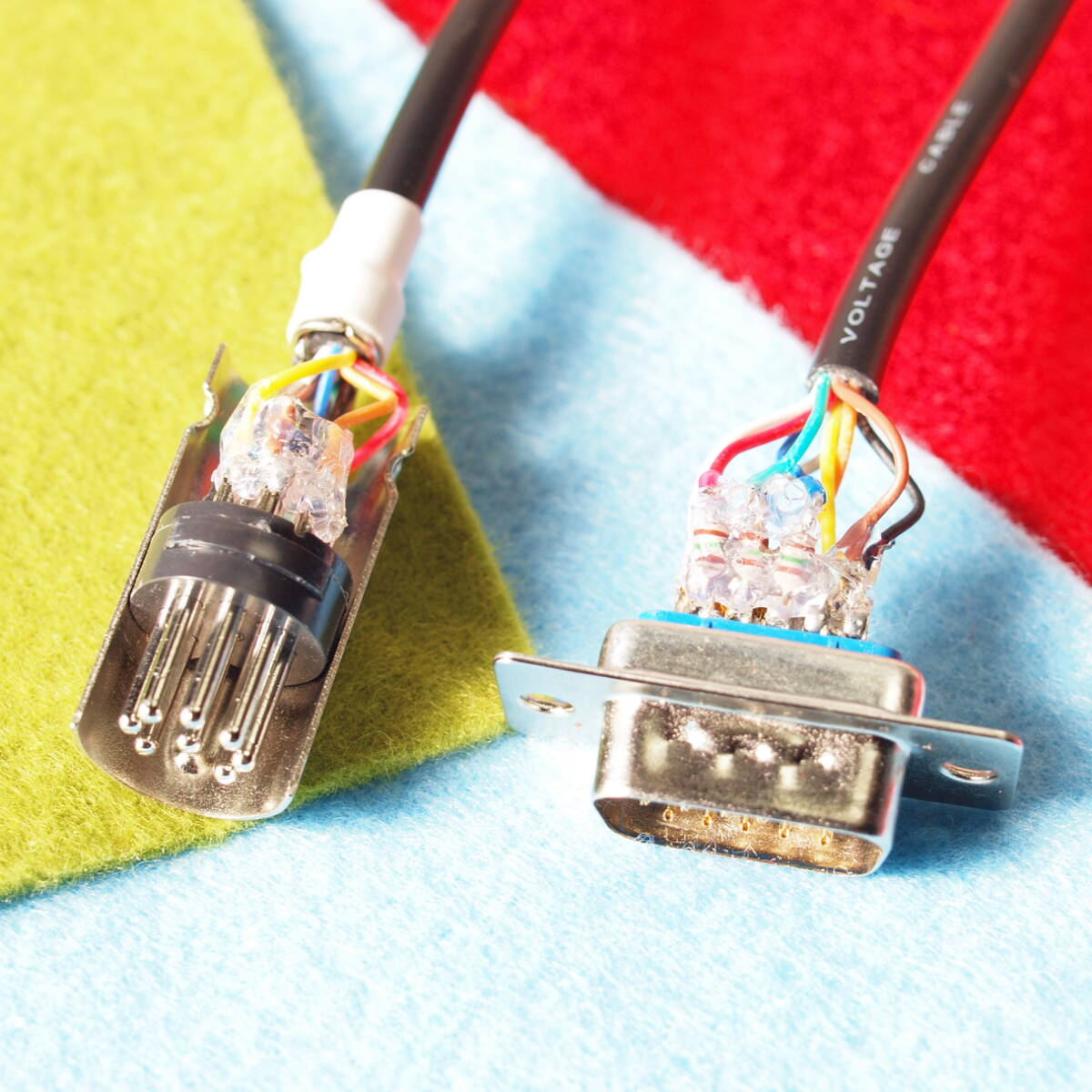

抵抗が空中配線気味なので、グルーガンで固定しております。
また、双方の端子接続部の耐久性を上げるため、双方の端子において半田部から被膜まで上記の固定処理を行うよう改善しました。

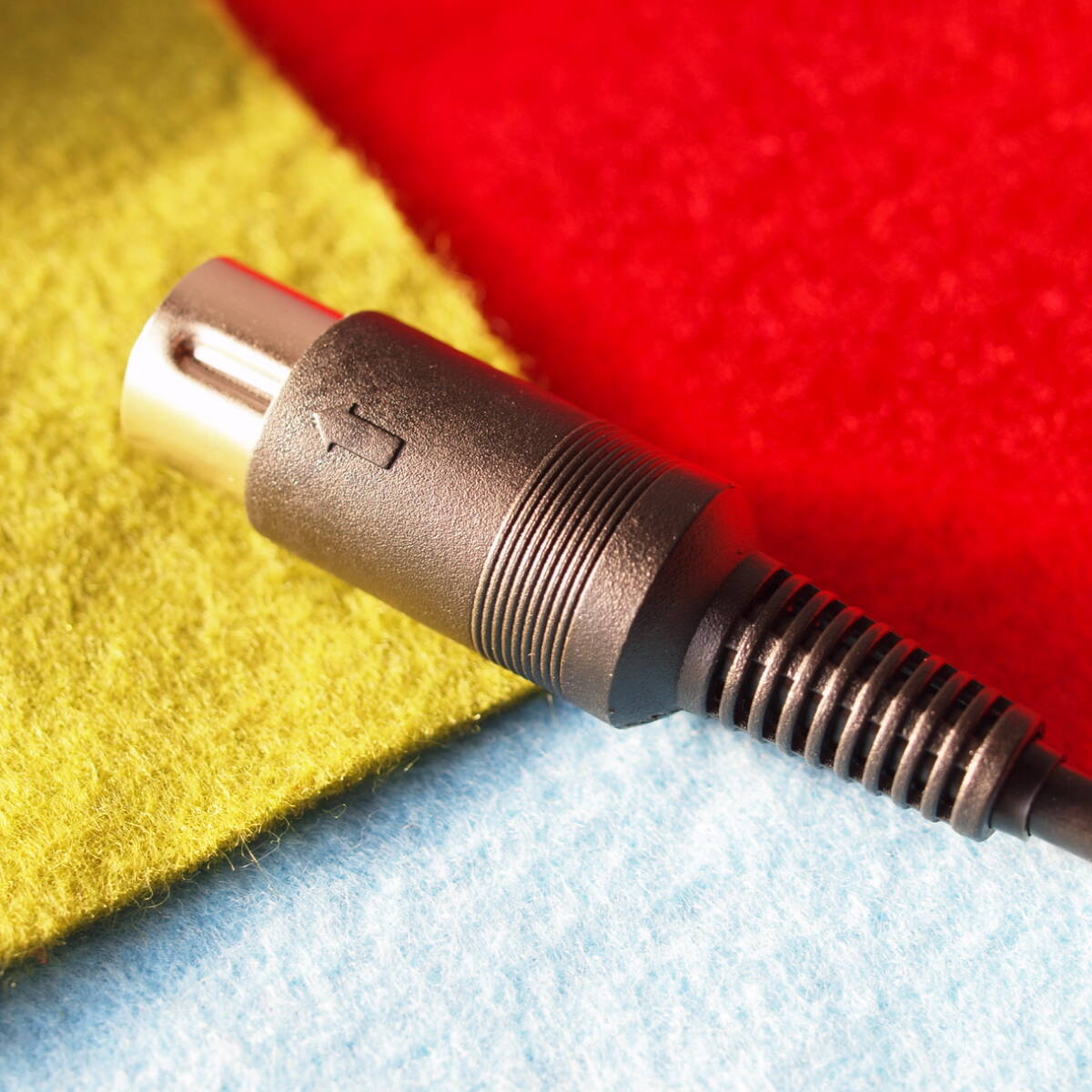

本体端子側には、固定用のネジ2本が付いています。

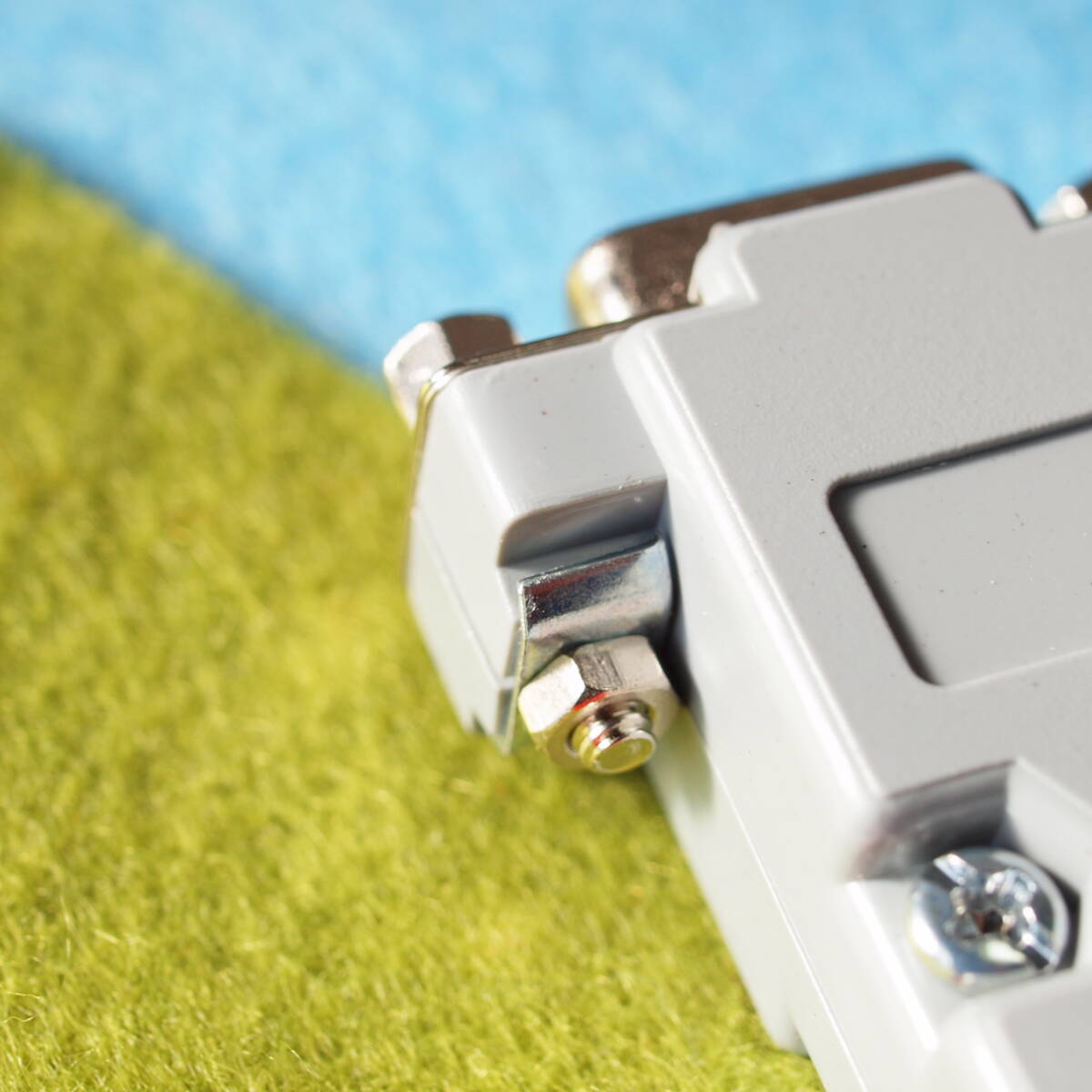

アナログRGBケーブル側もメスネジ2本付き。
作成後、PC-8801mkⅡにて表示を確認してから梱包。
送料 ：無料
発送 ：ゆうパケットポストｍｉｎｉ
発送連絡：システム上の発送日時の通知をもちまして、発送の連絡とさせていただきます。
入金即発送
挨拶や入金の連絡は不要です。
返品可能ですが、返送料は落札者負担が条件です。
Zenmarket.jp - buying service from Japanese online stores recommended by seller
製作した商品は、現在大手のサイトとBOOTHでのみ出品しております。
好評で売れ行きが良くなりましたが、そのためか詐欺サイトで画像等が使われているのを発見しました。皆様お気を付けください。
#NEC #PC-9801 #PC-8001 #PC-8801 #PC-6001mkⅡ #PC-6601
#シャープ #MZ-700 #MZ-721
#富士通 #FM-8 #FM-7 #FM-NEW7 #FM-MICRO7
