Item Description
Translation is provided as a convenience. You agree that you understand the original auction details written in Japanese and are fully responsible to bid on this item.
FL-2100Z (PB-1903 バイアス コントロール回路基板 未使用) 代替 整備 保守 未使用品です。バイアス コントロール回路基板（緑色の完成基板１台）の出品です。

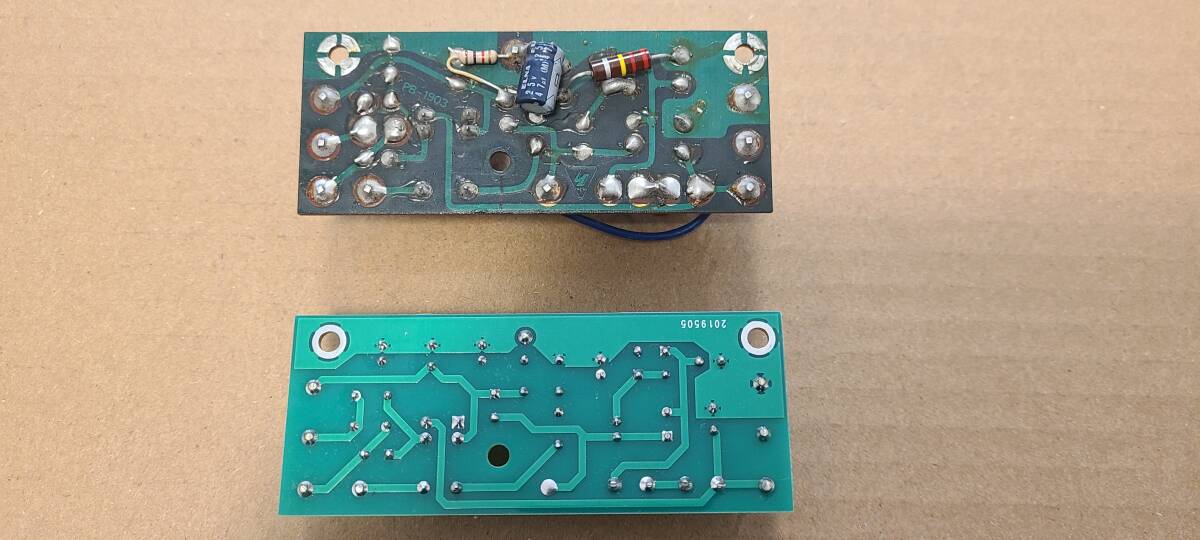

※ベーク基板（茶色写真上側のオリジナル基板は参考品で出品に含まれません）
もっぱら個人的に趣味として製作しました。
このFL-2100Zは、製造されてから相当年数が経過しています。
また、上級アマチュア無線局が操作できるリニアとして現在も使用されています。
私もリニアアンプを保有していますが、電源回路の老朽化、絶縁不良などの心配がありました。
バイアス コントロール回路基板は、経年劣化で半導体の不良、リレー接点不良、コンデンサのパンク容量抜け、
などの心配事があります。
特に、送信管のバイアスや保護回路、PTTの制御など行っていますのでリニアアンプの中枢部でもあります。
リレーは電信のキーイングで動作し送信管のバイアスを制御しているので重要パーツです。
同じリレーは入手できないので、新品パーツに置き換えて基板を新たに再設計しました。
オリジナル基板を解析すると、メーカー回路図と実機基板は微妙に異なってました。
多分回路変更を行ったが回路図面まで修正していなかったと思います）
基板から採寸し現在のパーツで可能な限り、取付用のネジ穴まで寸分狂わず正確に作り直しました。
製品として動作試験もしてありますので安心してお使い頂けると思います。
基板交換の手引書などありませんが、半田付けが出来ればオリジナルを見ながら配線しなおせばOKです。
現物と同じように製作しましたのでオリジナルの配線をそのままの位置に戻して半田付けしなおして下さい。
交換後ですが無調整で大丈夫です。
ご注意として、電気の知識は必要です。
この基板は、電子基板の修理、製造を行う専門の職人が趣味として製作したものです。
https://www.denken-elec.com/在庫数量に限りがあります。リクエストがあれば再販は出来ますが少数では無理なので
ご了承下さい。
十分にテストを行って動作確認してますので、ノークレームでお願いします。
ヤマト 宅急便で発送予定です。
