商品名：イクリプスナビ対応 高画質バックカメラ 輸入車向け 電源安定化アダプター付 |
商品説明文 | |

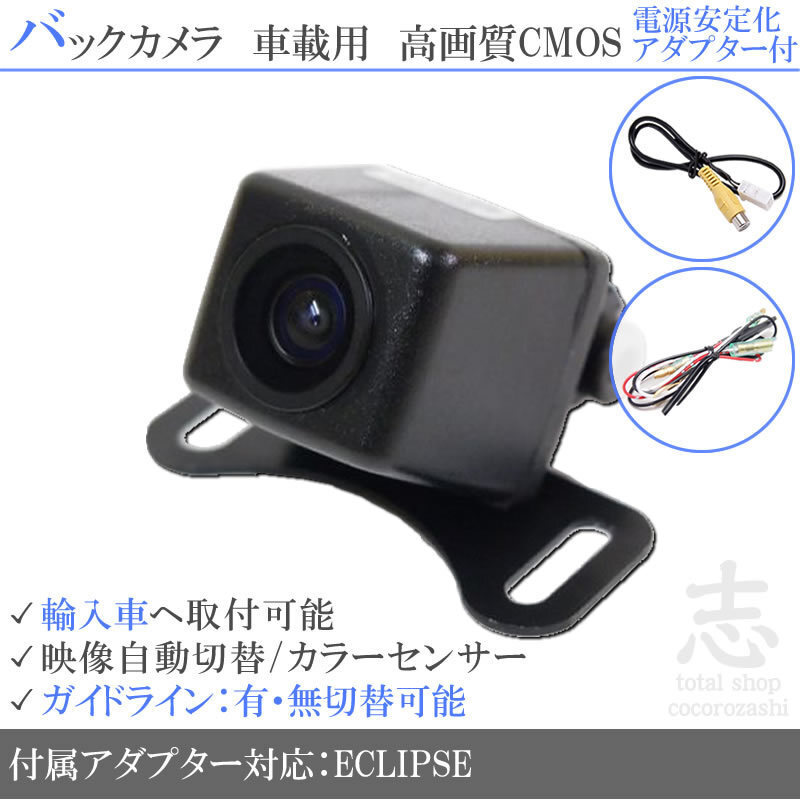

■イクリプスナビ対応 超高精細CMOSバックカメラ
広角でカラーのため非常に視認性が高く、後方にある障害物も一目で確認できます。
バックガイドラインは、【有or無】の仕様となります。

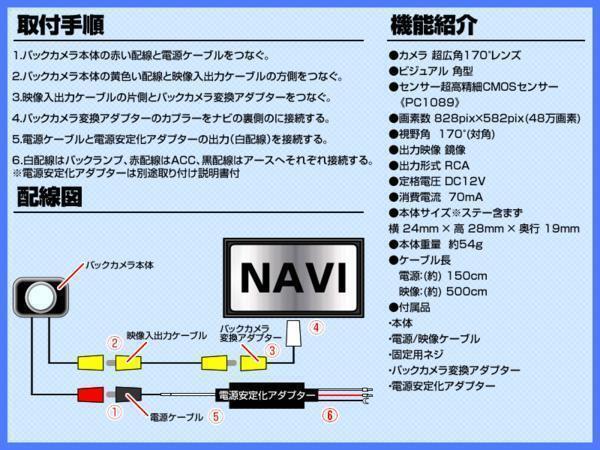

■イクリプスナビにポン付けのバックカメラ接続アダプタ付
バックカメラ映像ケーブルの接続は、イクリプスナビ対応のバックカメラアダプタ付きだから、
ナビにポン付けでカーナビゲーション等に接続可能です。
※ご落札後にオーダーフォームにてガイドライン【有】、【無】をご指定下さいませ。
ご指定がない場合はガイドライン【有】をお送りさせていただきます。
| ◆商品仕様 | | ビジュアル | 角型 | | センサー | 超高精細CMOSセンサー《PC1089》 | | 画素数 | 828pix×582pix | | 視野角 | 対角視野角 ： 170°
水平視野角 ： 120°
垂直視野角 ： 100° | | 出力映像 | 鏡像 | | ガイドライン | 有りor無し（お選び下さいませ。） | | 出力形式 | RCA | | 定格電圧 | DC12V | | 消費電流 | 70mA | | 本体サイズ | 横 24mm × 高 28mm × 奥行 19mm
※ステー含まず | | 本体重量 | 約54g | | ケーブル長 | ・電源：(約) 150cm
・映像：(約) 500cm | | 付属品 | ・本体
・電源/映像ケーブル
・固定用ネジ
・バックカメラ変換アダプター |
|
商品説明文 | |
【輸入車のバックカメラ等取り付け時の電源トラブルを解消！】
当店では、輸入車へカーナビ・バックカメラを取り付けの場合、当商品の取り付けを強く推奨しております。
輸入車では、電源不具合による取り付け後のトラブルが後を絶えず、2重3重と手間や金銭的な負担が
発生することも稀ではございません。
もし不要であった場合も正常に動作しますので不具合防止の意味でも取り付けを強く推奨します。
■不安定な電源を安定化
輸入車特有の不安定電源を安定したDC12Vへ変換出来ます。
安定電源を供給することにより、接続機器を正常に動作させることができます。
■電源不具合の多くは、車両側電源
BMWやフォルクスワーゲンを中心に輸入車は、特に電源不具合が多いです。
代表的なパターンは、以下です。
・目的の電源を分岐して取り出したが、12V以下の電圧が来ている
・バック信号(バックランプ電源)に電気ノイズが混ざっているため、電源が不安定
・電源を取り出したが、電源が正常なときもあれば異常な時もある
※ルームランプの照度調整（ディマーコントロール）がある車両では、安定したイルミネーション電源が取れません。
※必要箇所ごとに当商品が一つ必要です。
■主な取り付け箇所
バックカメラの電源、カーナビのリバース信号（バック信号）・イルミネーション電源 等
■主な不具合例と取付箇所の判断方法（カーナビへバックカメラを取り付け時）
例1．シフトチェンジレバーをRにした時に正常にバックカメラ画面に切り替わるが、バックカメラが正常に映らない。
⇒バックカメラ電源が原因と思われますので、バックカメラ電源に当商品をお使いください。
例2．バックカメラは、正常に映るが、シフトチェンジレバーをRにした時にバックカメラ画面に切り替らない時がある。
⇒カーナビのリバース信号（バック信号）が原因と思われますので、リバース信号に当商品をお使いください。
例3．車幅灯・ヘッドライトを付けたときのカーナビ動作が正常に切り替らない時がある。
⇒カーナビのイルミネーション電源が原因と思われますので、イルミネーション電源に当商品をお使いください。
■不具合防止でバックカメラ取付をする場合
カーナビ側の配線は、CANバスアダプター等を使った取付がほとんどで、問題無く動作する場合が多いです。
過去に当店へ寄せられた問い合わせからバックカメラ電源が原因の不具合が一番多いと感じておりますので
不具合防止で取付を行う場合は、バックカメラ電源への取り付けをお勧めします。
| ◆商品仕様 | | 電源電圧 | DC12V | | 入力電圧 | DC2.5～DC12V | | 出力電圧 | DC12V | | 定格出力電流 | 250mA |
| ◆付属品 | | 付属品 | ・電源安定化アダプター
・簡易取扱説明書 | |
取付参考
自動車メーカー | |
取付参考自動車メーカー（輸入車） | | メルセデス・ベンツ | BMW | フォルクスワーゲン | アウディ | MINI | | プジョー | ボルボ | フォード | シボレー | ジープ | | 確認事項 | ※表に記載の車種は、あくまで参考メーカーです。
当商品不要の車種もありますので予めご了承願います。 |
|
適合リスト | |
イクリプスナビ 適合機種一覧 |
| 2018年モデル |
| AVN138M |
AVN138MW |
AVN-D8 |
AVN-D8W |
AVN-R8 |
| AVN-R8W |
AVN-S8 |
AVN-S8W |
|
|
| 2017年モデル | | AVN137M | AVN137MW | AVN-D7 | AVN-D7W | AVN-R7 | | AVN-R7W | AVN-S7 | AVN-S7W | | | | 2015年モデル | | AVN135M | AVN135MW | UCNVG05 | UCNV1150 | AVN-G05 | | AVN-SZ05i | AVN-SZ05iW | AVN-SZX05i | AVN-Z05i | AVN-Z05iW | | AVN-ZX05i | | | | | | 2014年モデル | | AVN134M | AVN134MW | UCNVG04 | UCNV1140 | AVN-G04 | | AVN-SZ04i | AVN-SZ04iW | AVN-SZX04i | AVN-Z04i | AVN-Z04iW | | AVN-ZX04i | | | | | | 2013年モデル | | AVN-ZX03i | AVN-Z03iW | AVN-Z03i | AVN-G03 | AVN133MW | | AVN133M | UCNVG03 | UCNV1130 | | | | 2012年モデル | | AVN-G02 | AVN-F02i | AVN-V02BT | AVN-V02 | AVN112M | | AVN-ZX02i | AVN-Z02i | UCNVG02 | | | | 2011年モデル | | AVN7500S | AVN7300 | AVN770HDmk2 | AVN660HDmk | AVN7500S | | AVN661HD | AVN111M | AVN-G01 | AVN-V01 | AVN-Z01 | | 2010年モデル | | AVN7500 | AVN770HD | AVN660HD | AVN-G01 | AVN550HD | | 2009年モデル | | AVN978HDTVMk2 | AVN078HDMk2 | AVN779HD | AVN669HD | AVN339M | | AVN119M | | | | | | 2008年モデル | | AVN978HDTV | AVN078HD | AVN778HD | ANV668HD | AVN558HD | | AVN118M | | | | | | 2007年モデル | | AVN887HD | AVN777HD | AVN757HDTV | AVN687HD | AVN667HD | | AVN557HD | | | | | | 2006年モデル | | AVN8806HD | AVN7706HD | AVN076HD | AVN7406HD | AVN6806HD | | AVN6606HD | AVN4406HD | AVN1106HD | AVN1106DMk2 | | | 2005年モデル | | AVN8805HD | AVN7905HD | AVN7705HD | AVN075HD | AVN6605HD | | AVN5505D | AVN4405D | AVN2205D | | | | 2004年モデル | | AVN9904HD | AVN8804HD | AVN6604HD | AVN5504D | AVN4404D | | AVN2204D | | | | | | 2003年モデル | | AVN9903HD | AVN8803HD | AVN7703HD | AVN5503HD | AVN4403HD | | AVN3303HD | AVN2203HD | | | | | 2002年モデル | | AVN9902HD | AVN8802D | AVN7702D | AVN4402D | | | 2001年モデル | | AVN7701D | AVN5501D | AVN5501DV | AVN3301D |
| | | ※表に記載の機種以外の適合につきましては当方では解り兼ねます。 |
|
注意事項 | |
※必ずサイズ・形状・適合等をご確認の上、ご入札・ご購入ください。
※改造または取り付け後の返品・返金、取付け時に掛かる費用のご請求等はお受け致しません。
※専門店ではございませんので、適合車種・取付方法等のご質問にはお答えできかねます。予め、ご了承ください。
※当店は、当商品が原因で発生した破損や事故等に関して、一切の責任を負いかねます。
※商品仕様については、予告なく変更される場合がございます。予めご了承ください。
※当店は、取り付けサポートは、行っておりません。
|
