スローアウェイバイト 内径ねじ切り用 16IRチップ 13mm チップ2種付き ネジ切り 旋盤

Seller: wizsidelle(4356 100% positive)

Buy Now Price

2,200 JPY

0 bids Ends in ・Jul/10/2025 21:14:08(Tokyo)

Condition: Unused

Domestic Shipping (Japan) Paid By: The shipping mentioned here pertains to the delivery from the seller to the BuyJapon warehouse. You will still be responsible for the shipping fee to have the package sent from the BuyJapon warehouse to your address. Buyer
Early Finish: If this option is set to "Yes," the seller has the ability to end the auction before the scheduled closing time. The highest bidder at the moment of termination will be declared the winner. Yes
Automatic Extension: If this option is set to "Yes," and a higher bid is placed within the last 5 minutes of the auction, the original ending time will be extended by an additional 5 minutes. This extension will occur each time the highest bid is updated. Yes
Auction ID: 1182306970
Original Japanese name: スローアウェイバイト 内径ねじ切り用 16IRチップ 13mm チップ2種付き ネジ切り 旋盤
Japan Local Time:
View on Yahoo! Auction

Item Description

Translation is provided as a convenience. You agree that you understand the original auction details written in Japanese and are fully responsible to bid on this item.

同梱発送をご希望の方は必ず注意事項欄をお読みください

スローアウェイバイト 内径ねじ切り用 16IRチップ 13mm チップ2種付き 旋盤




商品詳細

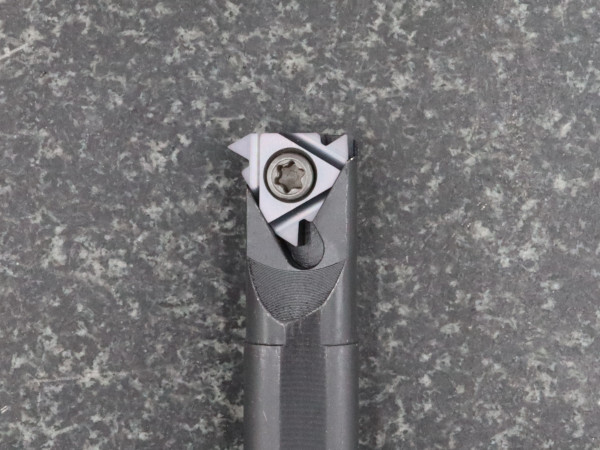

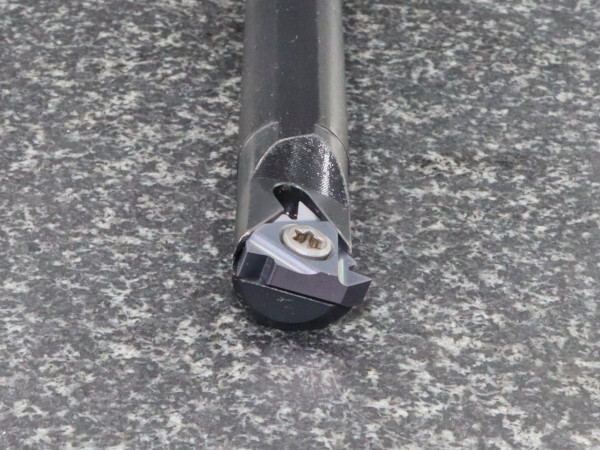

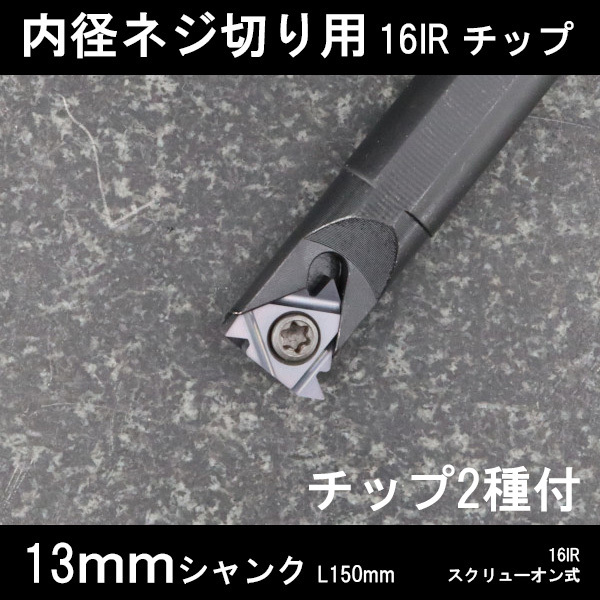

13mmシャンクの内径ねじ切り用スローアウェイバイト新品です。
ポリケース入りでチップ2個とヘックスローブドライバーが付属します。

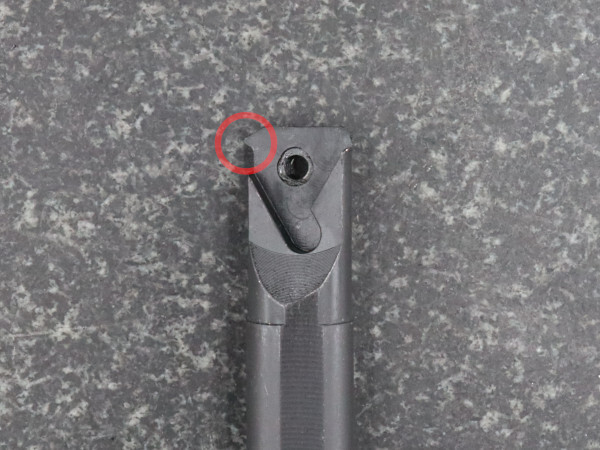

使用するチップやピッチなどの加工条件によってはクランプ部分の突起とその周辺(三枚目画像の赤丸部分)がワークと干渉する場合があります。
その場合は干渉部分を削り落とす必要があります。簡単な旋盤加工かグラインダーで修正可能です。


別サイズや外径ねじ切り用、チップ単品その他の13mmスローアウェイバイトは下記リンクよりご覧ください。
他サイズの内径ねじ切りバイト
超硬シャンクの内径ねじ切りバイト
外径ねじ切りバイト
他の13mmスローアウェイバイト

チップのみ出品リンク


当出品物は下表の13-16です
サイズ チップ 最小内径 刃高 シャンク 全長 その他
08-11 11IR 10 3.3 φ8*6.95 125 別出品
10-11 11IR 12 4.35 φ10*8.9 125 別出品
12-11 11IR 14.5 5.55 φ12*11 150 別出品
13-16 16IR 15.5 5.85 φ13*11.9 150
14-16 16IR 16.5 6.5 φ14*12.95 160 別出品
16-16 16IR 19 7.3 φ16*14.8 180 別出品
20-16 16IR 23.5 9.15 φ20*18.5 200 別出品
20-22 22IR 24 9.17 φ20*18.5 200 別出品
25-16 16IR 28.5 11.5 φ25*23 250 別出品
25-22 22IR 29 11.5 φ25*23 250 別出品

単位はmmで各寸法や刃高には誤差があります。
最小内径は付属チップ装着時のもので、使用するチップによって変わります。
シャンク部分は上下平取りされています。


対応チップは16IRで、メトリックねじやユニファイねじ用の16IR 60007と16IR 60012が1個ずつ付属します。
付属チップは変更可能ですが、付属チップ無しは入札前にご相談ください。
替えチップの価格は下表のようになります。

型番 先端角 先端R(RE) 対応ピッチ(P) 価格 その他
16IR 60007 60° 0.07mm 1~1.5mm 400円 付属チップ1
16IR 60012 60° 0.12mm 1.75~3.0mm 400円 付属チップ2
16IR 55012 55° 0.12mm 14~8TPI 400円

中国製のチップです。
加工するピッチによってはホルダ側に加工が必要になる場合があります。
対応ピッチはロットによるバラつき等あるため保証値ではありません。
最小対応ピッチは60°メートル,ユニファイネジ用はRE≦0.072P、55°ウィットネジ用はRE≦0.1373Pとした場合の数字です。

発送詳細
 発送方法 送料 配達方法 備考
 クリックポスト 185円 投函 厚み制限のためプチプチなし
 レターパックライト 430円 投函 厚み制限のためプチプチなし
 レターパックプラス 600円 手渡し
宅急便,ゆうパックをご希望の場合は入札前に質問欄よりご相談ください。
