☆前型CR-V(RE3/4) 電源 オプションカプラー☆

Seller: shunchan_1980(25753 100% positive)

Buy Now Price

1,000 JPY

0 bids Ends in ・Jul/16/2025 00:52:44(Tokyo)

Condition: Unused

Domestic Shipping (Japan) Paid By: The shipping mentioned here pertains to the delivery from the seller to the BuyJapon warehouse. You will still be responsible for the shipping fee to have the package sent from the BuyJapon warehouse to your address. Buyer
Early Finish: If this option is set to "Yes," the seller has the ability to end the auction before the scheduled closing time. The highest bidder at the moment of termination will be declared the winner. Yes
Automatic Extension: If this option is set to "Yes," and a higher bid is placed within the last 5 minutes of the auction, the original ending time will be extended by an additional 5 minutes. This extension will occur each time the highest bid is updated. No
Auction ID: 1103106095
Original Japanese name: ☆前型CR-V(RE3/4) 電源 オプションカプラー☆
Japan Local Time:
View on Yahoo! Auction

Item Description

Translation is provided as a convenience. You agree that you understand the original auction details written in Japanese and are fully responsible to bid on this item.

★☆☆便利な電源取り出しツールです☆☆★

商品説明
ご覧頂きありがとうございます。

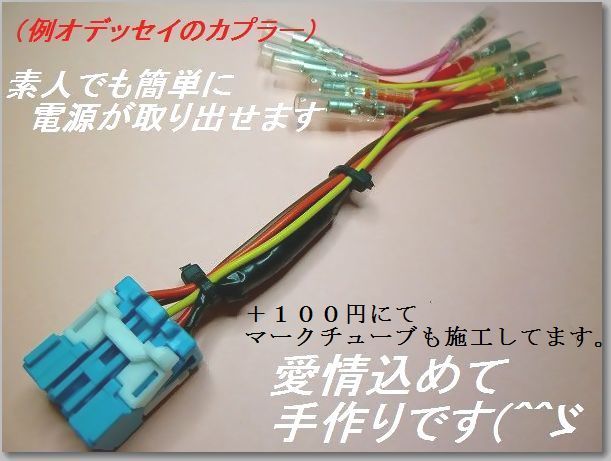

こちらはホンダ車の純正後付オプション用の電源コネクター(取説・資料付)になります。

様々なサービスがあるので、どうか最後までご覧くださいませm(__)m

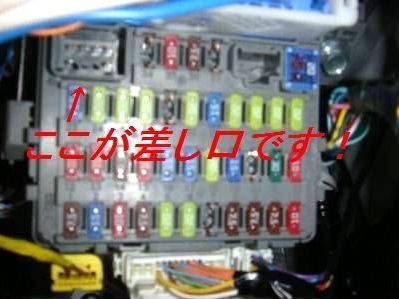

取り付けは簡単(*^_^*)運転席のヒューズBOX内に差し込むだけです。

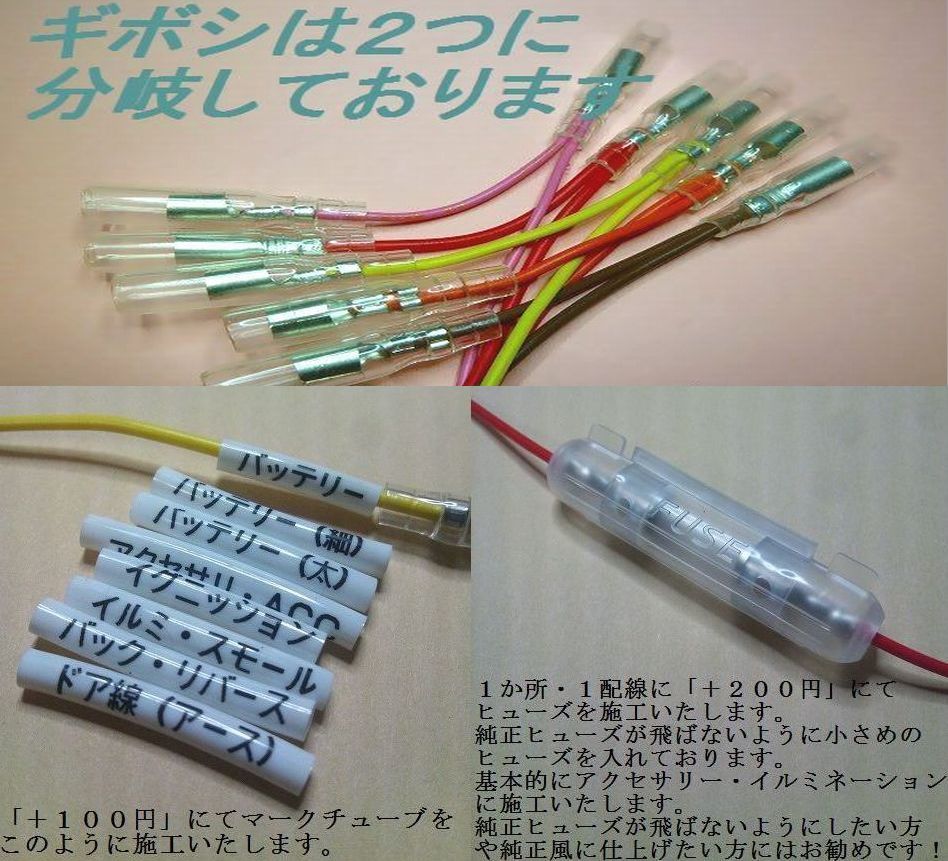

配線はギボシを2分岐しており、下記の電気が取り出せます。

黄色はバックアップ・バッテリー電源(常時通電)
赤はアクセサリー電源(キーを1つ回すと通電)
茶色はイグニッション電源(エンジン始動で通電)
オレンジはイルミネーション(+)電源
(スモールライト点灯で通電)

緑はイルミネーション(-)電源
(メーターのダイアル連動でアースが流れる)

紫はバック信号(ギアをリバースに入れると通電)
ピンクはルームライト連動のドア連動線(-)
(ルームライト連動でアースが流れる)




メーカーが純正後付けパーツを取り付けるために流している電気の部分から電源が取り出せますので、これを使えば、ETCや地デジ、フットライト等、電源が簡単に取り出すことが出来ます


ドア線はマイナス出力でヒューズがないので、もしショートするとコンピューターの回路が壊れる場合がありますので、ドア線にはショート防止の回路を組み込んでいます!!

間違ってプラスの電気が流れても、この回路がガードしてくれます!(^^)

適合車種の一覧と車種別の流れる電気の種類です。

(注)車種によって流れる電気の種類が違います。


前型アコード、アコードワゴン(CL7-9,CM1-3)
バッテリー(7.5A) アクセサリー イルミネーション(+) イグニッション ドア線(-)

前型インスパイア(UC1)
バッテリー(7.5A) アクセサリー イルミネーション(+) イグニッション ドア線(-)

エリシオン(RR1-5)
バッテリー(10A) アクセサリー イルミネーション(+) イグニッション

エディックス(BE1-8)
バッテリー(15A) アクセサリー イルミネーション(+) イグニッション

3代目オデッセイ(RB1.2)
バッテリー(7.5A) アクセサリー イルミネーション(+) イグニッション ドア線(-)

クロスロード(RT1-4)
バッテリー(20A) イルミネーション(+) イグニッション
イルミネーション(-) バック線

前型ステップワゴン(RK1-7)
バッテリー(20A) イルミネーション(+) イグニッション バック線

3代目ステップワゴン(RG1-4)
バッテリー(7.5A) アクセサリー イルミネーション(+) イグニッション ドア線(-)

現行ストリーム(RN6-9)
バッテリー(20A) イルミネーション(+) イグニッション バック線

現行シビック(ハイブリッド・タイプRユーロ)(FD/FN)
バッテリー(20A) イルミネーション(+) イグニッション
イルミネーション(-) バック線

前型CR-V(RE3/4型)
バッテリー(20A) イルミネーション(+) イグニッション
イルミネーション(-) バック線

現行CR-V(RM1/4)
バッテリー(20A)アクセサリー イルミネーション(+) イグニッション バック線

前型ライフ(JB5-8)
バッテリー(15A)アクセサリー イルミネーション(+) イグニッション

ゼスト(JE1.2)
バッテリー(15A)アクセサリー イルミネーション(+) イグニッション



また車種によってはパネルを外さないと、差し込めないタイプがあります!
当方はディーラーのパネル脱着の整備書をお付けしております(^^)v


複数購入や他車種の同時購入等も、もちろんOKです。出品題名と違う車種でも適合車種のでしたら落札していただいて大丈夫です。後のお取引で対応いたします。

「ギボシが2分岐ですけど3分岐にして欲しい、配線を長めにして欲しい」
このようなご要望は無茶ブリでなければ無料で対応させていただきますが、ワンオフ作業なので作成後の発送になり、お時間がかかる場合がございます。


また、各車両の内装の外し方や配線の通す場所などの資料はある程度持っておりますので、ご希望の方にはお渡ししております。
ただし、何でも持っているわけではありませんので、ご希望の方は一度ご質問くださいませ。

注意事項
配線の使用容量はバッテリー電源以外は7.5Aとなります。

ただ、純正のヒューズが飛ばないよう、1カ所+200円でオプションカプラーにヒューズを入れております。

また何が何の電気が流れる線か分からない場合は、+100円でマークチューブを全配線につています。


たくさん電装品を分岐して使用したり大容量の電装品を使用する場合、+780円で別売りで「リレー」をご用意しております!(^^)!

モニターを4つつけたり、インバーターをつける方などが代表例です。

ただし、リレー電源の元になるバッテリー電源の容量が少ない車種の場合は、別途バッテリーから電源を引き直すことになります


ドア線はマイナス出力で、ルームライト連動でフットランプを光らせるのに使用します。セキュリティで使用すると電圧が若干残る場合があり、機種によっては誤作動の原因になるのでお勧めはいたしません。
またリレー駆動用のアースには使用できませんのでお気を付け下さい。


また純正でETC・フォグライト・コーナーセンサー等を取り付けているとすでに使われていることがありますので、これと同じカプラーがないことをご確認くださいませm(__)m
すでに使われていると、こちらを差し込むことは出来ない場合があります。

もし付いている場合は別途分岐してつなげれるタイプも出品しております。詳しくはこちらの私の他のオークションをご覧下さいませ。

またこちらの商品は強く引っ張ったりすると端子が抜けてしまいます。
商品自体の不具合で無い限りは「ノークレーム・ノーリターン」とさせていただきます。
このカプラーにおける取り付け上の不具合は当方は一切保障はいたしません。

商品はすべて手作りですので、各配線に1センチないしミリ単位の微妙な長さなどの誤差はありますが、普通に見れば分からない程度です。
細かい方や神経質だと思う方はお辞め下さい、結構意味わからないクレームが多発しております(-_-;)

また、分からないこと等がありましたらご気軽に質問してくださいませ。

発送詳細
クロネコヤマトのネコポス(200円)かレターパックライト(360円)で発送を行います。

また最近振り込まないのに発送を急がせる人が多いので、基本的にお振込み『翌日』に発送いたします。

仕事の合間と休みの日に作成しておりますので、、1週間ほどお時間を頂ける方には送料無料で対応します!!

納車待ちやお時間を頂ける方は逆に大歓迎です!
(急いでいる方から順に対応していくので、お時間が頂ける方には連絡が少し遅れますがご了承ください。)

身内の不幸や配送会社の遅延で発送や連絡が遅れたりする場合は、ここに記載をいたします。
オークションの流れや自己紹介も兼ねていますので、一度クリックしてください。
よろしくお願いいたします。

支払方法
銀行振込 楽天銀行
ゆうちょ銀行
Yahoo!かんたん決済
■その他 代引きはやっておりません

こちらの商品案内は 「■@即売くん3.99■」 で作成されました。
